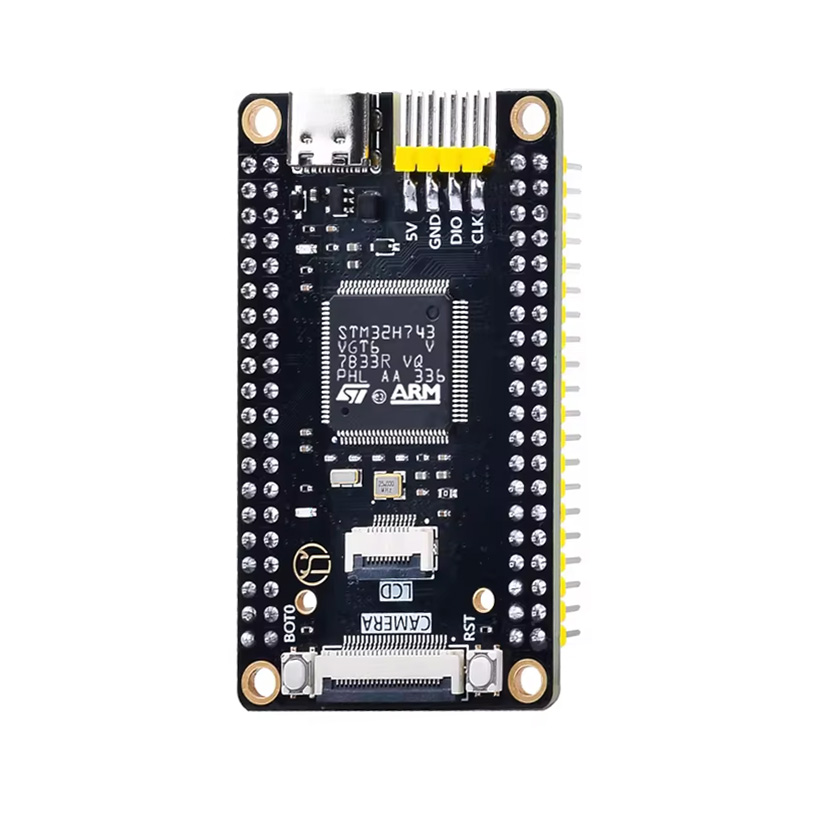

STM32H743VGT6 STM32 Development Board

About this item

• Experience lightning-fast processing with a high-frequency 480MHz STM32H743VGT6 Core Board, equipped with 1M Flash and 1M SRAM for seamless operation in your STM32H743 Learning Board projects
• Expand your capabilities effortlessly with an 8M-byte W25Q64 external memory on the System Board, enhancing the storage capacity for your STM32 Development Board applications while ensuring smooth performance
• Seamlessly connect peripherals using the versatile Type C interface on the STM32 Development Board, enabling direct USB connectivity to the STM32 for efficient data transfer and communication in your projects
• Unlock endless possibilities with the SPI LCD and camera interface on the System Board, allowing for easy integration of display and imaging modules to enhance the functionality of your STM32 Development Module applications
• Ensure robust performance in any environment with a wide operating temperature range of -40~85℃ on the STM32H743 Learning Board, providing reliability and stability for your projects in various conditions

Product description

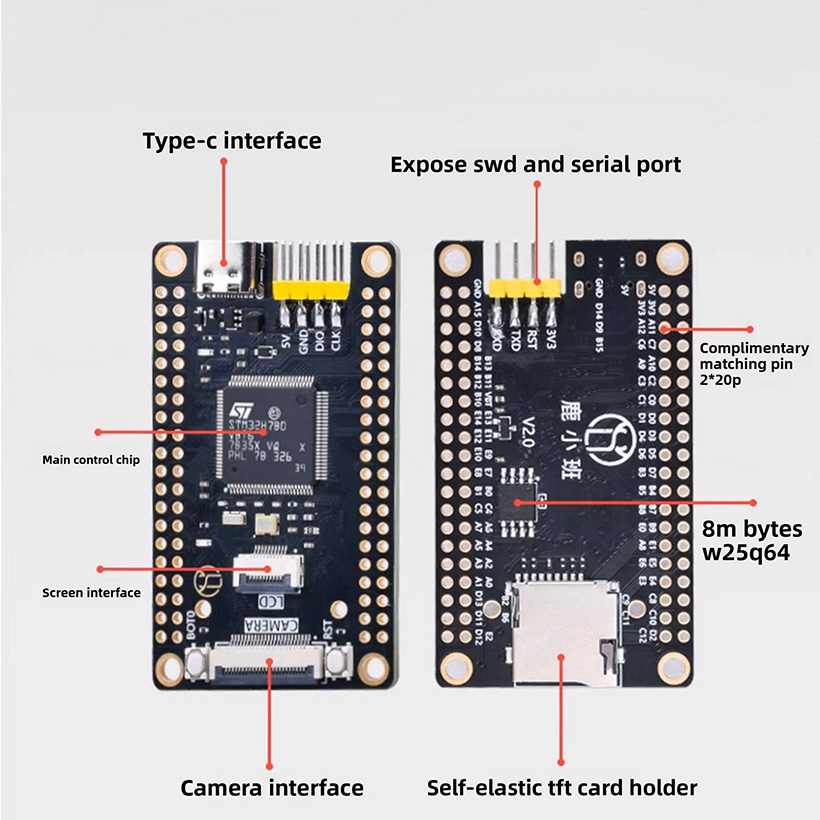

Main frequency 480MHz
1M Flash in the film, 1M SRAM
External expansion W25Q64, capacity 8M bytes
1 reset button, 1 user button
1 BOOT button
1 user LED
1 Type C interface
1 SPI LCD and camera interface
Introduce 73 IO ports
Working environment temperature -40~85 ℃

Main clock crystal oscillator 25MHz
RTC crystal oscillator 32.768KHz
2 * 4P pin arrangement, leading out SWD and serial port
Type C interface, directly connected to STM32 USB

Screen interface
Using SPI driver, there are multiple screens to choose from
FPC10P, 0.5mm spacing

The camera interface uses an 8-bit DCM1 driver
FPC 20P, 0.5mm spacing

8M bytes W25Q64
QSPI driver

عن البورد

• جرب معالجة سريعة البرق مع لوحة أساسية STM32H743VGT6 عالية التردد 480 ميجاهرتز، مجهزة بفلاش 1 متر وسرام 1 متر لتشغيل سلس في مشاريع لوحة التعلم STM32H743
• قم بتوسيع قدراتك دون عناء مع ذاكرة خارجية W25Q64 8 بايت على لوحة النظام، مما يعزز سعة التخزين لتطبيقات لوحة تطوير STM32 مع ضمان الأداء السلس
• قم بتوصيل الأجهزة الطرفية بسلاسة باستخدام واجهة النوع سي متعددة الاستخدامات على لوحة تطوير STM32، مما يتيح اتصال USB المباشر بـ STM32 لنقل البيانات والاتصال الفعال في مشاريعك
• افتح إمكانيات لا حصر لها مع واجهة SPI LCD والكاميرا على لوحة النظام، مما يسمح بسهولة دمج وحدات العرض والتصوير لتعزيز وظائف تطبيقات وحدة تطوير STM32
• ضمان أداء قوي في أي بيئة مع نطاق درجة حرارة تشغيل واسع من -40 ~ 85 درجة مئوية على لوحة التعلم STM32H743، مما يوفر الموثوقية والثبات لمشاريعك في مختلف الظروف
